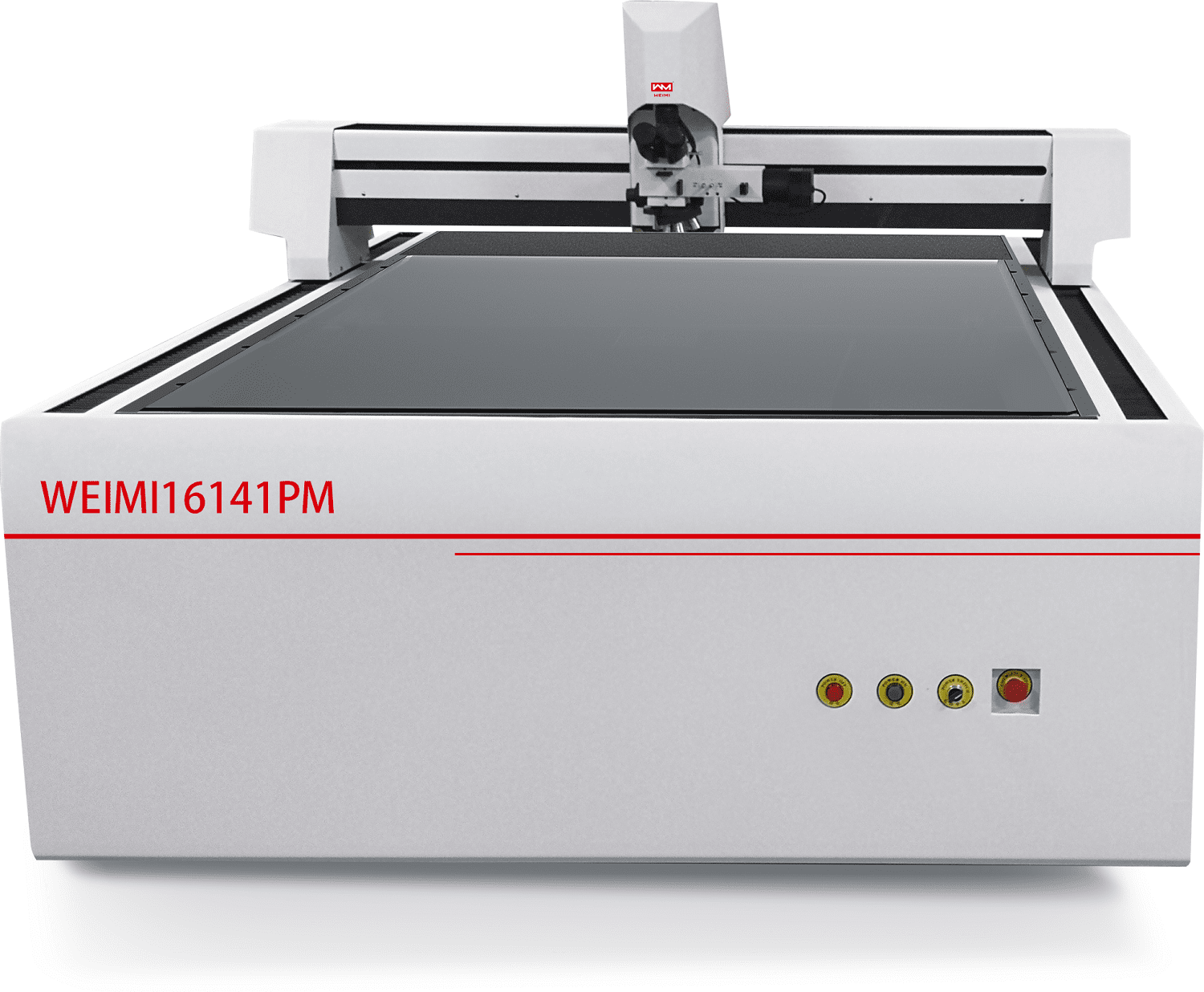

WEIMI Metallographic tool microscope measuring instrument

High precision, high stability, powerful measurement software

Instrument Features

全自动金相工具显微镜测量仪研发厂家,微米测量高精度工具测量显微镜功能优势、型号参数介绍。



整机采用天然大理石制作,永不形变,高精度,高稳定性

全新流线型造型设计,外观整洁、直观、大方

采用全闭环伺服控制技术,运行平稳,噪音低,运行速度快

全摇杆/鼠标操作,简单易用

底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精密测量;采用LED冷光源则可以避免一般热光源带来的热胀冷缩的弊病,避免工件二次变形

Z轴采用平行直线导轨结构加配重块设计,减轻了其重量,提高结构的稳定性,并减少了其自身变形,提高了Z轴的定位精度及稳定性。

测量软件:采用本公司研发的、功能强大的测量软件,可以方便快捷地对各种工件进行精密测量,为用户提供完善的测量解决方案

PM系列结合了金相显微镜的高倍观察能力,和影像测量仪的X、Y、Z轴表面尺寸测量功能,具备明暗场、微分干涉、偏光等多种观察功能,可广泛应用于半导体、PCB、LCD、手机产业链、光通讯、基础电子、模具五金、医疗器械、汽车行业、计量行业等领域的检测

Model Parameters

型号

16141PM (金相)

观察头

30°倾斜,正像,无限远铰三通观察筒,瞳距调节: 50-76mm ,两档分光比100/0或0/100

目镜

高眼点大视野平场目镜PL10X/22mm,可带测微尺

转换器

内定位5孔转换器

DIC组件

微分干涉组件

物镜

5X无限远长工作距平场消色差金相DIC物镜

放大倍率

光学放大倍率: 50X-1000X

10X无限远超长工作距平场消色差金相DIC物镜

系统放大倍率: 135X-2700X

20X无限远超长工作距平场消色差金相DIC物镜

软件

WeiMi精密测量软件

50X无限远超长工作距平场明场消色差金相物镜

标尺

0.01mm

100X无限远超长工作距平场明场半复消金相物镜

摄像接口

0.65XCTV、C型接口、可调焦

测量显微镜主体

电动测量平台 (行程1600mm(X)*1400(Y)mm,带数显器,带电动调焦控制盒;样品高度175mm;测量精度,X和Y: (2+L/200)um,为测量长度(单位mm) Z:( 3+L/200)um

照明系统

明场反射照明器,带明场照明切换装置;带滤色片插槽与偏光装置插槽,带5W LED灯源,亮度可调(含托架适配器)

辅助对焦模块,带对焦分划板两档

PC

戴尔电脑OptiPlex   3050MT操作系统,W7处理器芯片15-7500,3.40GHZ内存8G,硬盘1TB,23寸戴尔显示器HDMI高清1920*1080

调焦方式

手动粗微调手轮调节,精度0.001mm,调焦距离175mm

偏振光

起偏镜插板,360°旋转式检偏镜插板

相机

像素630万; 3072(H)*2048(V);帧率:30fps;接口: USB3.0;图像传感器: CMOS (彩色)
