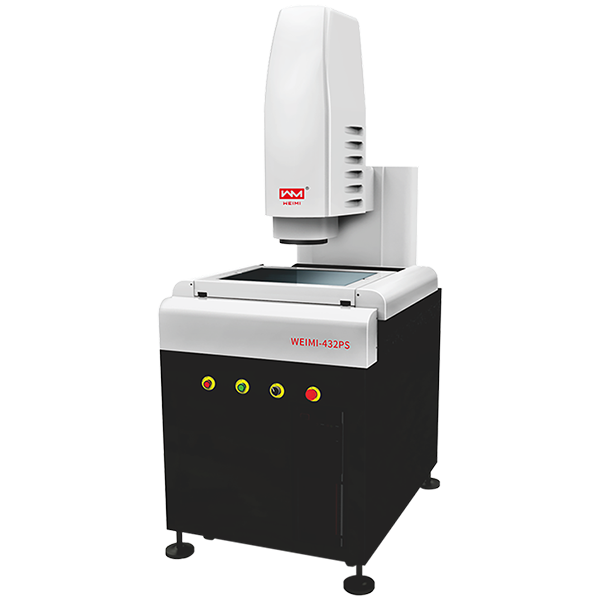

OMM全自动影像测量仪Weimi PS

高精度大理石底座、立柱、保证拥有极高的稳定性及刚性。
高精密直线导轨和研磨级滚珠丝杆。

仪器特点

光学影像测量仪,全自动影像测量仪,二次元影像测量仪


■ 高精度大理石底座, 保证拥有极高的稳定性及刚性

■ 高精密直线导轨和研磨级滚珠丝杆

■ 全闭环伺服马达,速度可调控

高精度光栅尺,分辨率0.0005mm

■ 自主研发weimiDD全自动变倍镜头,改变倍率不需要取比例尺,有节省校正时间、避免人为误差

■ 可选配英国Renishaw接触式探头

■ 可选定制升降大灯,产品轮廓显示更清晰,抓取更精准

■ 可选配精密点激光/线激光

■ 适用于:PCR、LCD、TET、手机金属中框全尺寸等行业

型号参数

型号

WEIMI322PS

WEIMI432PS

外型尺寸 L*W*H(mm)

620*780*1750

740*930*1750

测量范围(mm)

X

300

400

Y

200

300

Z

200

200


工作台面

620*380

720 *480

工作台(mm)

玻璃体面

360*260

460*360


承重

35kg

总重量(kg)

350

400

影像测量及     CCD

彩色高分辨率摄像机

测量系统

变焦物镜

0.7-4.5X

视频放大倍率

30-200X

物方视场

8-1mm

工作距离

90mm

线性精度(um)

X/Y精度≤2.5+L/200 Z精度≤4.0+L/200("L"指被测物体长度,单位mm)

重复精度(mm)

≤0.002

定位精度(mm)

0.001

照明

LED表面光及下光源,亮度可调

温湿度

温度:20℃±5;相对湿度:20%~80%(非冷凝)

电源

220V±10%(AC) 50HZ

机器功(w)

1500

1500
